Набір для підключення протитуманних фар ПФ12

Набір для підключення протитуманних фар ПФ12

Призначений для підключення протитуманних фар (ВТФ) на автомобілях, не обладнаних штатної проводки. Застосовується на автомобілях з напругою бортової мережі 12В, в яких для включення ближнього світла комутується «+».

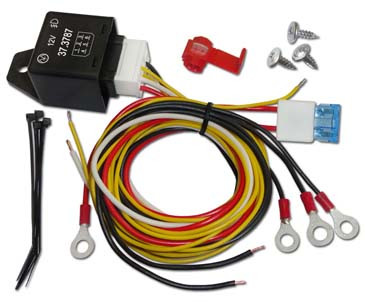

До складу набору входить блок керування (реле 37.3787) джгутом проводів і коннекторами.
Набір дозволяє здійснювати включення/вимикання ВТФ штатним вимикачем ближнього світла, виключаючи прокладку додаткових проводів в салон автомобіля.

Установка і підключення

• Закріпити реле в підкапотному просторі в безпосередній близькості від АКБ, таким чином, щоб довжини червоного проводу вистачило на відстань до клеми «+» АКБ.
• Підключити реле, використовуючи коннектори (рис.2), згідно зі схемою рис.1.

Принцип роботи

Після увімкнення ближнього світла реле входить у режим очікування. Увімкнення/вимкнення ПТФ відбувається після вимкнення ближнього світла і ввімкнення його знову протягом 1-ої секунди (тобто швидким перемиканням вимикача ближнього світла).
Примітка: Для контролю за включенням ПТФ передбачена можливість підключення світлодіода (у комплект не входить) з настановним проводом.

Характеристики:

• Номінальна напруга, В    12
• Максимальний струм комутації, А   25
• Час перемикання, з 1
• Габаритні розміри блоку управління, мм 68х44х32
• Маса, г   160

Застосовність:

• Автомобілі з напругою бортової мережі 12В
