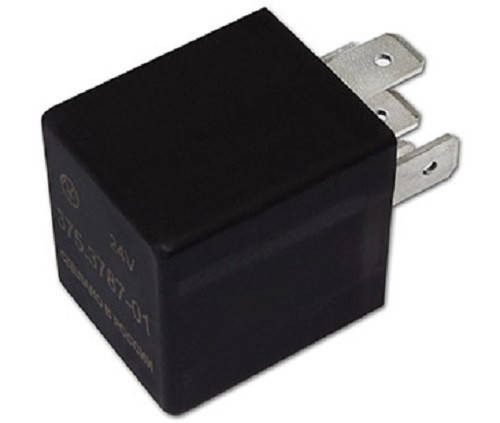

Імпульсне реле 375.3787-01

Імпульсні реле 375.3787-01

Призначений для управління різними пристроями з допомогою імпульсів.
Реле замикає/розмикає свої контакти при надходженні на його вхід імпульсу будь-якої полярності тривалістю не більше 0,5 с.
Може застосовуватися для включення/вимикання різного обладнання автомобіля з використанням штатних органів управління і проводки.
Візуальна діагностика спрацьовування реле забезпечується за рахунок застосування в конструкції виробу вбудованого світлодіода і напівпрозорого корпусу.

Установка і підключення

Підключити реле відповідно з малюнком.

Опис роботи

Реле визначає 3 стани входу:
- низький рівень;
- високий рівень;
- Z-стан (не підключено).
Замикання/розмикання контактів реле відбувається за кожного імпульсу на вході “I”.
Імпульсом вважається зміна потенціалу на вході 'I' від вихідного стану в будь-який з двох інших на час тривалості імпульсу і назад.
Якщо зміна на вході відбувається на час більше 500мс, то за вихідний приймається поточний стан.
При знятті живлення реле розмикає контакти і при наступній подачі живлення контакти залишаються розімкненими.

Характеристики:

• Номінальна напруга, В    24
• Струм комутації, А 25
• Час імпульсу, мс 25÷500
• Габаритні розміри реле, мм 40х28х25
• Маса, м 20

Застосовність:

• Автомобілі з напругою бортової мережі 24В
