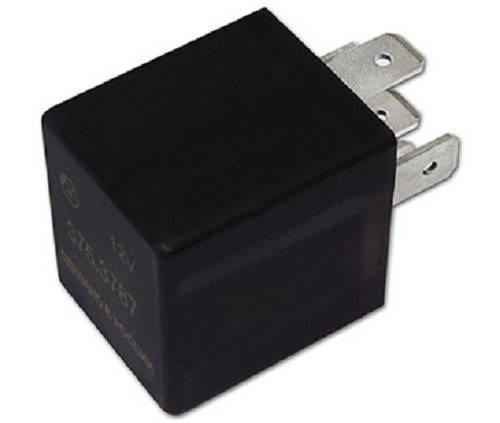

Імпульсне реле 375.3787
Імпульсні реле 375.3787
Призначений для управління різними пристроями з допомогою імпульсів.
Реле замикає/розмикає свої контакти при надходженні на його вхід імпульсу будь-якої полярності тривалістю не більше 0,5 с.
Може застосовуватися для включення/вимикання різного обладнання автомобіля з використанням штатних органів управління і проводки.
Візуальна діагностика спрацьовування реле забезпечується за рахунок застосування в конструкції виробу вбудованого світлодіода і напівпрозорого корпусу.
Установка і підключення
Підключити реле відповідно з малюнком.
Опис роботи
Реле визначає 3 стану входу:
- низький рівень;
- високий рівень;
- Z-стан (не підключений).
Замикання/розмикання контактів реле відбувається при кожному імпульсі на вході "I".
Імпульсом вважається зміна потенціалу на вході "I" від вихідного стану в будь-який з двох інших на час тривалості імпульсу і назад.
Якщо зміна на вході відбувається на час більше 500мс, то за вихідне береться поточний стан.
При знятті живлення реле розмикає свої контакти і при наступній подачі живлення контакти залишаються розімкнутими.
Характеристики:
- Номінальна напруга, В
- Струм комутації, А 25
- Час імпульсу, мс 25÷500
- Габаритні розміри реле, мм 40х28х25
- Маса, г 20
Застосовність:
- Автомобілі з напругою бортової мережі 12В
Основні | |
---|---|
Виробник | Енергомаш |
Тип запчастини | Оригінал |
Стан | Новий |
Код запчастини | 375.3787 |
- Ціна: 180 ₴
