Реле контролю температури 363.3787-05

Реле контролю температури 363.3787-05

Призначень для автоматичного вмикання/вимкнення різних пристроїв в залежності від температури.

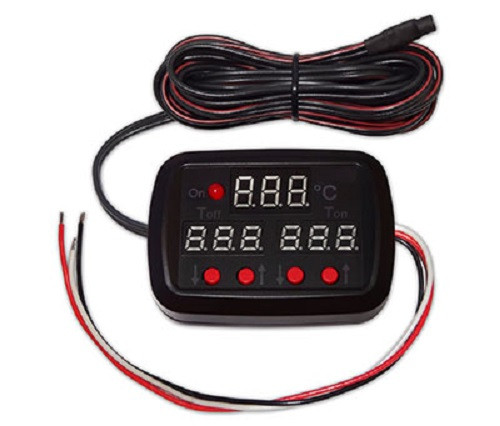

Являє собою пристрій з виносним термодатчиком та проводами.
Виріб виконано на трьох тризначних світлодіодних матрицях для індикації температури вмикання (Твкл.), температури вимкнення (Твикл.) та відображення поточної температури. Для індикації включення навантаження є світлодіод.
Має функцію ручного встановлення Твкл./Твикл. Здійснює комутацію «+» живлення за допомогою силового ключа.

Інструкція з монтажу та експлуатації

Установка та підключення

• Підключення приладу проводити при відключенні акумуляторної батареї.
• Закріпити виріб у зручному для встановлення та візуального контролю місці.
• Розташувати термодатчик біля зони контролю температури.
• Увага! Не допускається розташування термодатчика в агресивних та рідких середовищах.
• Провести електричне з'єднання реле, використовуючи дроти, що виходять із корпусу: білий - “вихід +“, червоний - “+“, чорний - “-“.

Налаштування

• За допомогою кнопок «зменшення» (↓) та «збільшення» (↑) встановити необхідну Твкл.
• За допомогою кнопок «зменшення» (↓) та «збільшення» (↑) встановити необхідну Твикл.
• Під час зняття живлення реле зберігає встановлені значення Твкл. та Твикл. в незалежній пам'яті.

Режим роботи

• ”+” на виході з'являється при досягненні термодатчиком Твкл. і пропадає при досягненні Твикл. залежно від налаштування Твкл.>Твикл. або Твкл.<Твикл.(рис.1).

Характеристики:

• Напруга живлення, В   10-30
• Струм комутації, А    4
• Діапазон вимірювань, °C  -55...+150
• Похибка, не більше 1°С
• Провід комутації, мм 200
• Провід з термодатчиком, мм 3000 ± 100
• Проводи живлення, мм 200
• Габаритні розміри, мм 70х51х21
• Маса комплекту, г   90

Застосовність:

• Автомобілі з напругою бортової мережі 12/24В
