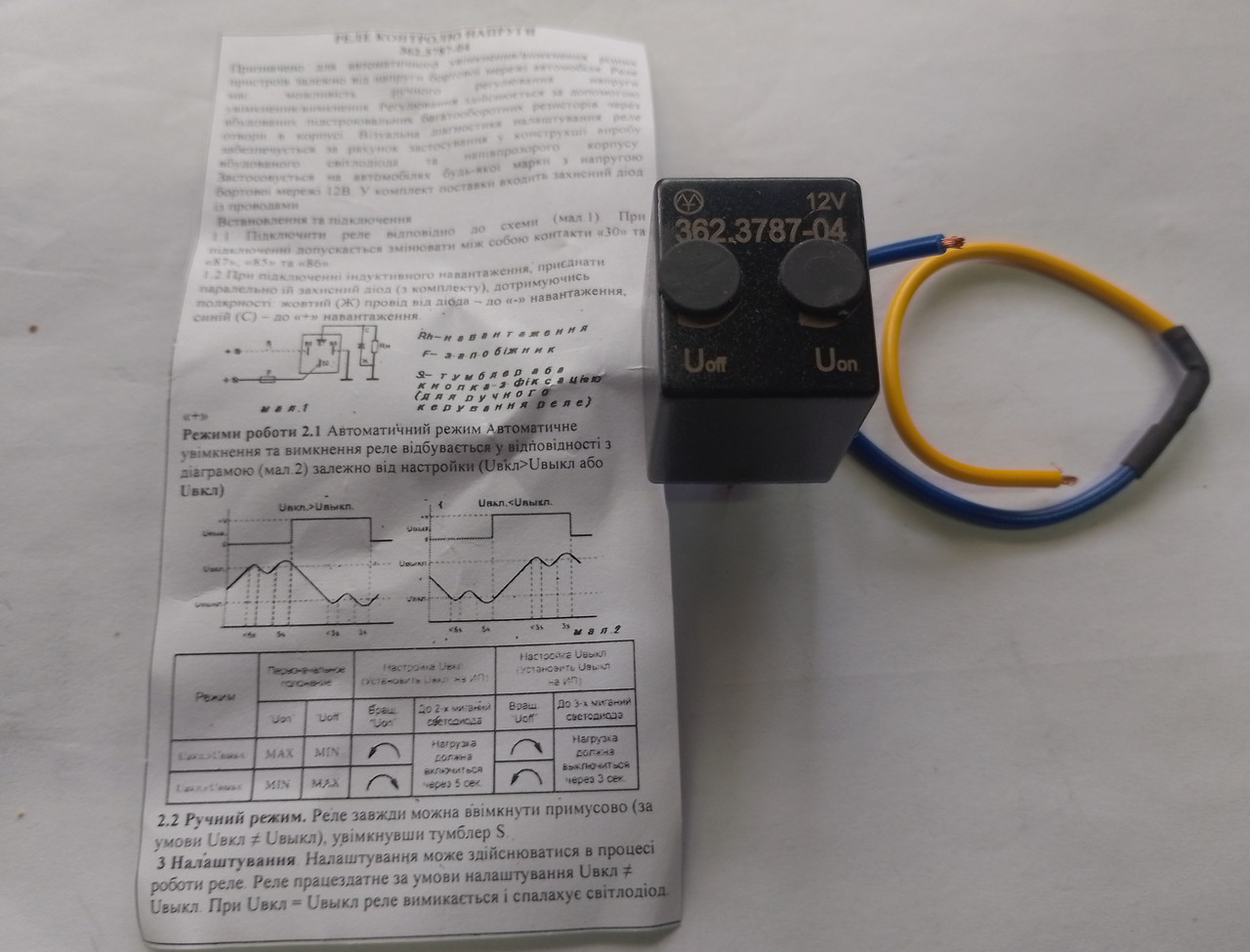

Реле контролю напруги 362.3787

Реле контролю напруги 362.3787

Встановлення та підключення

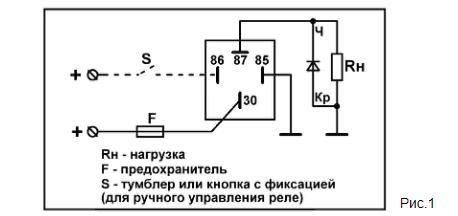

• Підключити реле відповідно до схеми.
• При підключенні допускається змінювати між собою контакти «30» та «87»; «85» та «86».
• При підключенні індуктивного навантаження, приєднати паралельно їй захисний діод (з комплекту), дотримуючись полярності: червоний провід від діода – до «-» навантаження, чорний – до «+» навантаження.

Режими роботи

• Автоматичне включення реле відбувається після запуску двигуна при досягненні напруги бортової мережі значення «Uвкл» і утримання його не нижче цього рівня протягом 5 с, вимикання - після зупинки двигуна при падінні напруги бортової мережі до значення «Uвикл» і стягнення його не вище цього рівня протягом 3 с.
• Перехід реле в режим ручного вмикання/вимикання (при вже працюючому автоматичному режимі) здійснюється перемиканням тумблера S.

Повернення в автоматичний режим (п. 1) здійснюється при зниженні напруги до значення «Uвкл» і стягнення його не вище цього рівня протягом 3 с при вимкненому тумблері S.

Характеристики:

• Номінальна напруга, В 12
• Напруга включення/вимикання (Uвкл/викл), В (13,3/12,8)±0,15
• Максимальний струм комутації, А 25
• Струм споживання, мА 4
• Час затримки включення/вимикання, з 5/3
• Габаритні розміри реле, мм 40х28х25
• Маса, г 20

Застосовність:

• Автомобілі з напругою бортової мережі 12В
