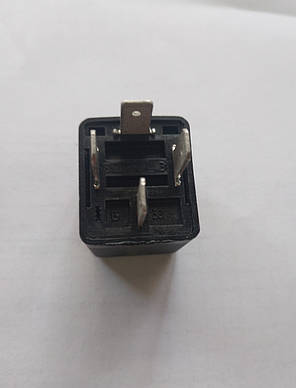

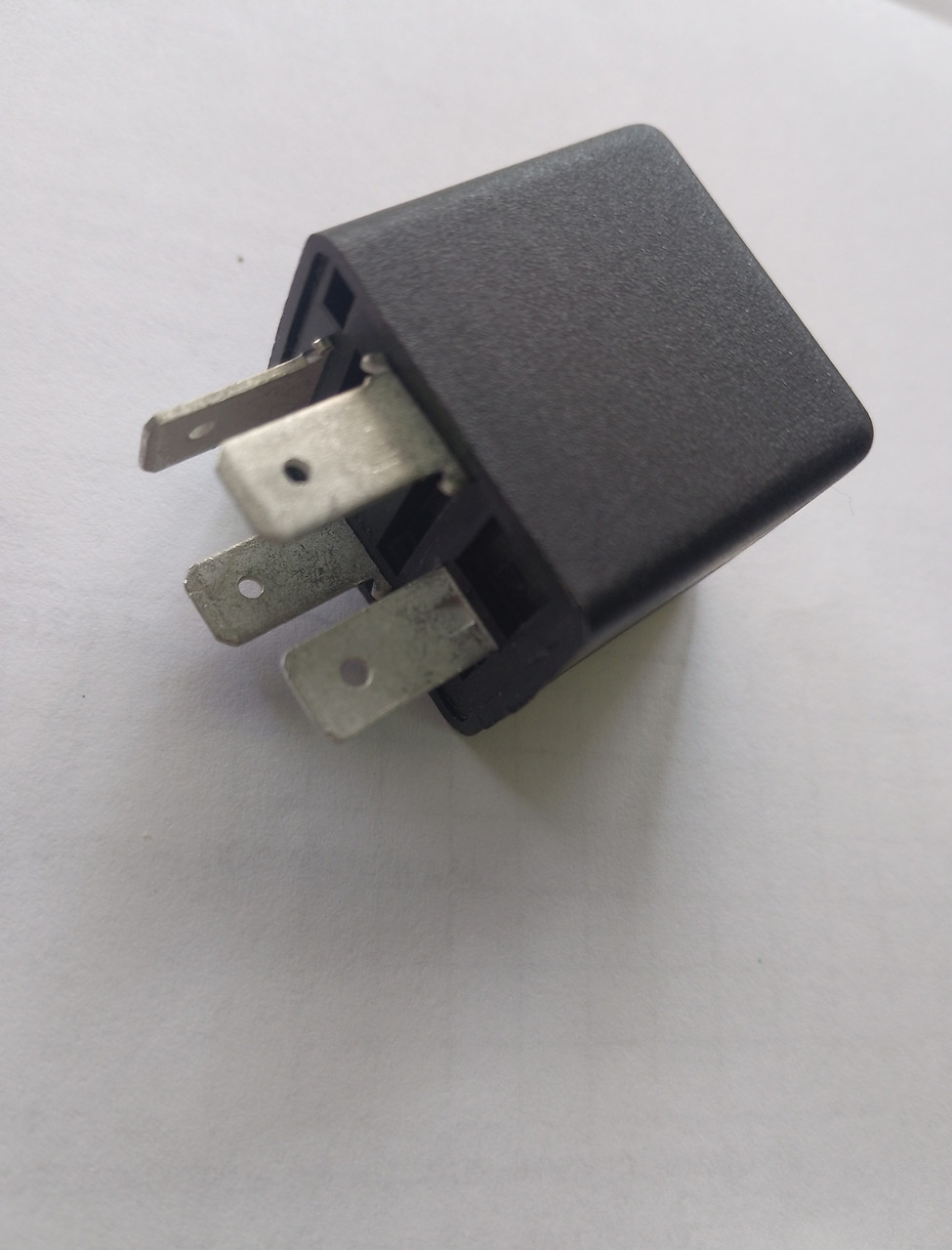

Реле часу обігріву заднього скла 361.3787

Реле часу обігріву заднього скла 361.3787

Установка і підключення

Установка реле здійснюється в блок реле і запобіжників на місце штатного реле обігріву заднього скла (типу 90.3747-10)

Рекомендації по експлуатації

Управління роботою реле здійснюється штатної кнопкою включення обігріву заднього скла.
Включення обігріву і запуск таймера на час роботи (15 хв) виконується натисканням кнопки. Примусове відключення обігріву здійснюється повторним натисканням кнопки.

Повторне включення обігріву здійснюється:

• Натисканням кнопки - при використанні нефиксируемой кнопки.
• Отжатием кнопки і натисканням її знову - при використанні кнопки з фіксацією.

ПРИМІТКА: При зниженні напруги бортової мережі автомобіля нижче Uвикл., реле відключає обігрів, продовжуючи відлік часу. При підвищенні напруги бортової мережі до Uвкл., реле знову включить обігрів на час, що залишився. Це забезпечує роботу обігрівача тільки при працюючому двигуні, не допускаючи розрядки акумулятора.


Характеристики:

• Номінальна напруга, В 12
• Напруга включення/вимикання (Uвкл/викл), В (13,3/12,8)±0,1
• Максимальний струм комутації, А 25
• Струм споживання, мА 4
• Час роботи таймера, хв 15
• Габаритні розміри, мм 40х28х25
• Маса, г 20

Застосовність:

• ВАЗ 2104-2115, Нива, Пріора, Калина (з використанням перехідника), АЗЛК 2141, іномарки та інші, у яких передбачена установка реле обігріву заднього скла (типу 90.3747-10) в штатний блок реле і запобіжників
