Реле автоматичного включення світла 719.3777-10

Реле автоматичного включення світла 719.3777-10

Призначений для автоматичного включення дальнього світла в режимі ДРЛ (30% потужності). Функція роботи в режимі стандартного реле дальнього світла збережена.
Застосовується на автомобілях, в яких обмотка реле дальнього світла постійно підключена до «маси», а в реле і блок запобіжників встановлюються плоскі запобіжники або плоскі міні-запобіжники.
Для збільшення терміну служби ламп передбачений режим «м'якого включення».

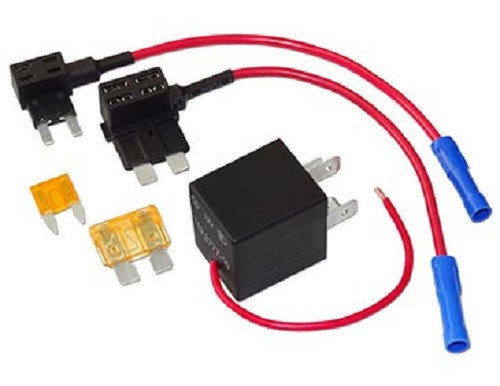

У комплектацію входить 2 розгалужувача з запобіжниками (під плоским запобіжником і під плоским міні-запобіжником).

Інструкція з монтажу та експлуатації

Установка і підключення

• Встановити виріб в блок реле і запобіжників на місце штатного реле дальнього світла (типу 90.3747-10) або міні-реле (типу 98.3747-10) з використанням перехідника (поставляється окремо).
• Витягти один з штатних запобіжників габаритних вогнів і встановити його в нижню частину роз'єму розгалужувачі запобіжника на проводі, що йде від реле (запобіжник з комплекту повинен бути встановлений у верхню частину роз'єму).
• Вставити розгалужувач з запобіжниками у блок реле на місце вилученого запобіжника.

Режими роботи

• Режим ДХО

Автоматичне вмикання дальнього світла в режимі ДХО відбувається після запуску двигуна, при досягненні напруги бортової мережі значення «Uвкл» і утримання його не нижче цього рівня протягом 3 с. Вимикання – після зупинки двигуна, при досягненні напруги бортової мережі значення «Uвикл» і утримання його не вище цього рівня протягом 3 с.
При автоматичному відключенні світла (після зупинки двигуна), реле збільшує поріг спрацьовування до (13,8±0,1)протягом 60 с, після чого опускає його до значення «Uвкл». Це дозволяє уникати помилкових спрацьовувань.
Режим ДХО відключається при включенні габаритних вогнів і включається при їх вимиканні.
Для повного відключення зовнішнього освітлення, в тому числі і ДХО, необхідно включити габаритні вогні протягом першої секунди, вимкнути їх.
Повернення в режим ДХО - після такого включення і виключення габаритних вогнів (незалежно від часу витримки).

• Режим дальнього світла

Працює штатно.

Характеристики:

• Номінальна напруга, В 12
• Напруга включення/вимикання (Uвкл/викл), У 13,3±0,1/12,9±0,1
• Час затримки включення/вимикання, з 3/3
• Полярність "87" - плюс; "30" - мінус
• Режим ДХО, % 30
• Частота ШІМ, Гц 390
• Габаритні розміри реле, мм 40х28х25
• Маса комплекту, м 30

Застосовність:

• ВАЗ, Шеві Нива, УАЗ, іномарки та ін.
