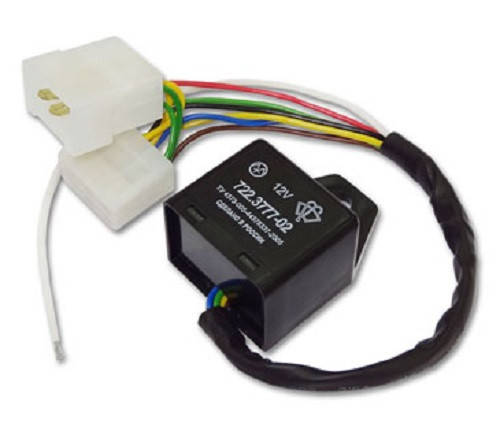

Переривач склоочисника з регулюванням паузи 722.3777-02

Переривач склоочисника з регулюванням паузи 722.3777-02

Аналог 63.3777

Установка переривника склоочисника

УВАГА!!! Роботи по установці переривника проводити при відключеній акумуляторної батареї.

• Вийміть джгут проводів від підрульового перемикача склоочисника, разомкнув 6-ти контактний роз'єм, який знаходиться за панеллю приладів або всередині кожуха рульової колонки.
• Під'єднайте контактні колодки переривника склоочисника утворився розрив джгута.
• Використовуючи коннектор, з'єднайте вільний провід переривника з проводом, з'єднує підрульовий перемикач з мотором омивача. Це один з проводів 2-х контактної колодки підрульового перемикача, потенціал якого при включенні омивача змінюється з +12 В на 0 або навпаки (в залежності від конкретної марки автомобіля).
• Використовуючи кріпильний отвір переривника, встановіть його в зручному місці автомобіля. Переривач склоочисника готовий до роботи.

Регулювання паузи

• Встановіть перемикач режимів склоочисника в положення «Переривчастий режим» - встановиться стандартна пауза роботи склоочисника (приблизно 5 секунд між помахами щіток).
• Для зміни паузи переведіть перемикач в положення «Вимкнено» і, витримавши необхідну паузу, переведіть в положення «Переривчастий режим». Встановиться нове значення паузи. Діапазон зміни паузи від 0,5 до 45 секунд.
• Паузу можна змінити і іншим способом: перевести перемикач в положення «Безперервний режим» і протягом першого помаху щіток - назад в положення «Переривчастий режим».

Значення паузи буде дорівнює інтервалу часу від останнього змаху щіток до моменту перемикання в положення «Безперервний режим».

Інші режими

• Хід щіток при подачі води починається з затримкою в 0,5 секунди (дозволяє накопичити достатню кількість води на лобовому склі до першого помаху щіток).
• Після подачі води щітки роблять три помаху.

Характеристики:

• Номінальна напруга, В 12
• Струм комутації, А 6
• Габаритні розміри, мм 60х44х32
• Маса, г 70

Застосовність:

• ВАЗ-2101,
• ВАЗ-2102,
• ВАЗ-2103,
• ВАЗ-2104,
• ВАЗ-2105,
• ВАЗ-2106,
• ВАЗ-2107,
• ВАЗ-2121,
• ВАЗ-2131
