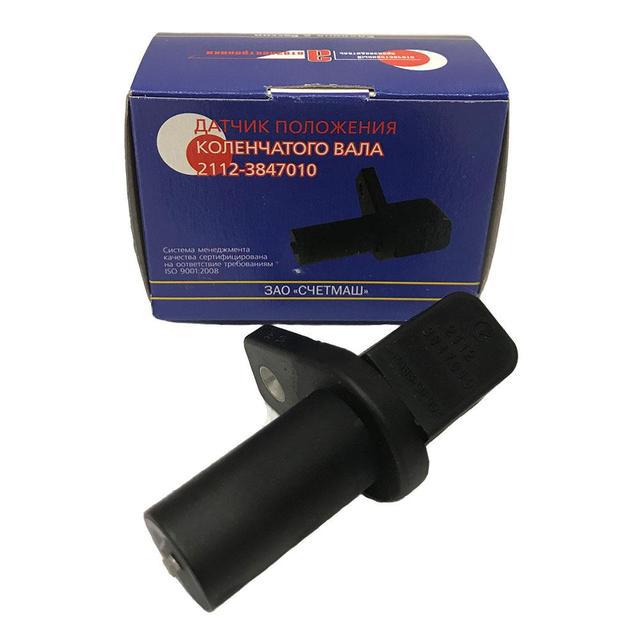

Датчик положення колінчастого валу ВАЗ
Датчик положення колінчастого валу ВАЗ
Застосовується на автомобілях сімейства ВАЗ з електронною системою упорскування палива та випуску після 2002 року. Встановлено на кришці масляного насоса. Він видає контролеру інформацію про кутове положення колінчастого валу та момент проходження поршнями 1-го та 4-го циліндрів ВМТ. Даний датчик індуктивного типу, реагує на проходження зубів диска, що задає, на шківі приводу генератора поблизу свого сердечника (наконечника датчика). Зуби розташовані на диску з інтервалом 6о. Зазор між сердечником і зубами повинен знаходитися в межах 1+-0,4 мм. Диск, що задає, об'єднаний зі шківом приводу генератора і являє собою зубчасте колесо з 60 зубами розташованими на його периферії. Для синхронізації два зуби відсутні. При суміщенні середини першого зуба зубчастого сектора диска після 'довгої' западини, утвореної пропущеними зубами з віссю датчика положення колінчастого валу, вал двигуна знаходиться в положенні 114о (19 зубів) до мертвої верхньої точки 1-го і 4-го циліндрів. При обертанні диска, що задає, змінюється магнітний потік в магнітопроводі датчика, наводячи імпульси напруги змінного струму в його обмотці. Контролер визначає положення та частоту обертання колінчастого валу за кількістю і частотою проходження цих імпульсів і розраховує фазу і тривалість імпульсів керування форсунками та котушкою запалювання.
Основні | |
---|---|
Марка | ВАЗ |
Стан | Новий |
Тип техніки | Легковий автомобіль |
Код запчастини | 2112-3847010 |
Сумісність з маркою | ВАЗ |
Користувальницькі характеристики | |
Призначення | Датчик положення колінчастого валу |
- Ціна: 350 ₴
