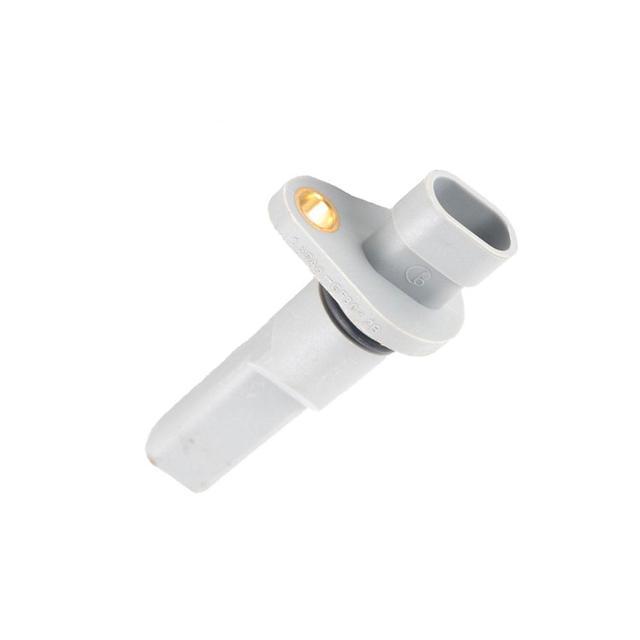

Датчик швидкості ВАЗ-2170-04

Датчик швидкості ВАЗ-2170-04

Застосовується на автомобілях сімейства ВАЗ-2170, 2171, 2172 'Lada Priora' і їх модифікацій. Датчик швидкості 2170 встановлено зверху на картері коробки передач. Принцип його дії ґрунтується на ефекті Холла. Диск датчика, що задає, встановлений на коробці диференціала. Датчик видає на контролер прямокутні імпульси напруги (нижній рівень - не більше 1, верхній - не менше 5 В) з частотою, пропорційної швидкості обертання провідних коліс. Кількість імпульсів датчика пропорційно шляху, пройденому автомобілем. Контролер визначає швидкість автомобіля за частотою імпульсів. При виході з ладу датчика або його ланцюгів контролер заносити до своєї пам'яті код несправності і включає сигналізатор.
