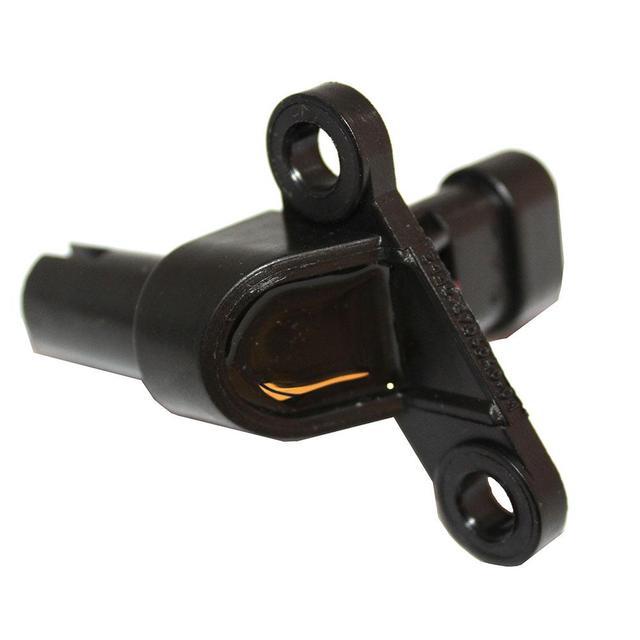

Датчик положення розподільного валу (16 клапанний)

Датчик положення розподільного валу (16 клапанний)

Застосовується на автомобілях сімейства ВАЗ-2110-12, 1117-19, 2170-72, 2190 з 16-ти клапанними двигунами. Датчик фаз розташований на заглушці головки циліндрів. Принцип його дії ґрунтується на ефекті Холла. На розподільчому валу є спеціальний штифт. Коли штифт проходить навпроти торця датчика, датчик видає на контролер імпульс напруги рівня 'землі' (близько 0), що відповідає положенню поршня 1-го циліндра в такті стиснення. Сигнал датчика фаз використовується контролером для організації послідовного впорскування палива відповідно до порядку роботи циліндрів двигуна. При виникненні несправності ланцюгів або самого датчика фаз контролер заносити до своєї пам'яті її код і включає сигналізатор.
