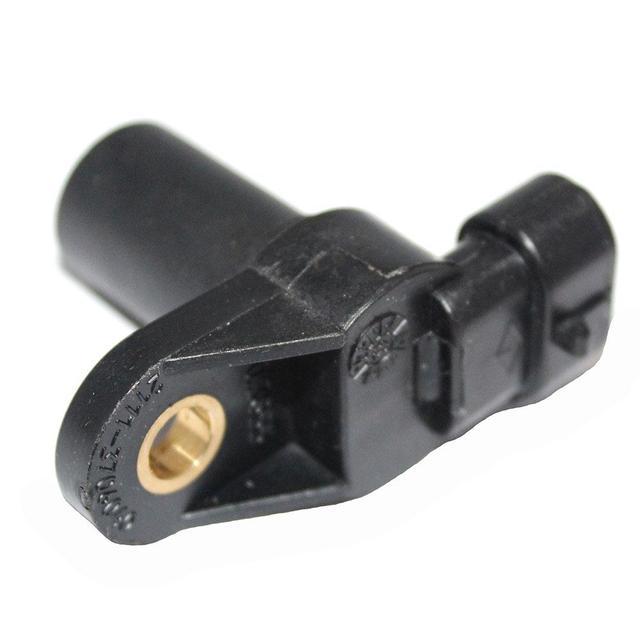

Датчик положення розподільного валу (ДПРВ) "Омега" 8 кл.

Датчик положення розподільного валу (ДПРВ) "Омега" 8 кл.

Застосовується на автомобілях сімейства ВАЗ з електронною системою уприскування палива і 8-ми клапанною системою газорозподільного механізму (ГРМ). Датчик фаз розташований на заглушки головки циліндрів. Принцип його дії заснований на ефекті Холу. На розподільчому валу є спеціальний штифт. Коли штифт проходить навпроти торця датчика, датчик видає на контролер імпульс напруги рівня "землі" (близько 0), що відповідає положенню поршня 1-го циліндра в такті стиску. Сигнал датчика фаз використовується контролером для організації послідовного впорскування палива у відповідності з порядком роботи циліндрів двигуна. При виникненні несправності ланцюгів або самого датчика фаз контролер заносить в свою пам'ять її код і включає сигналізатор.
