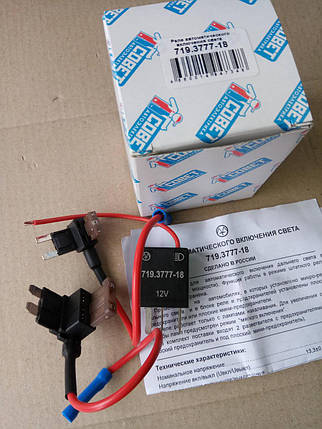

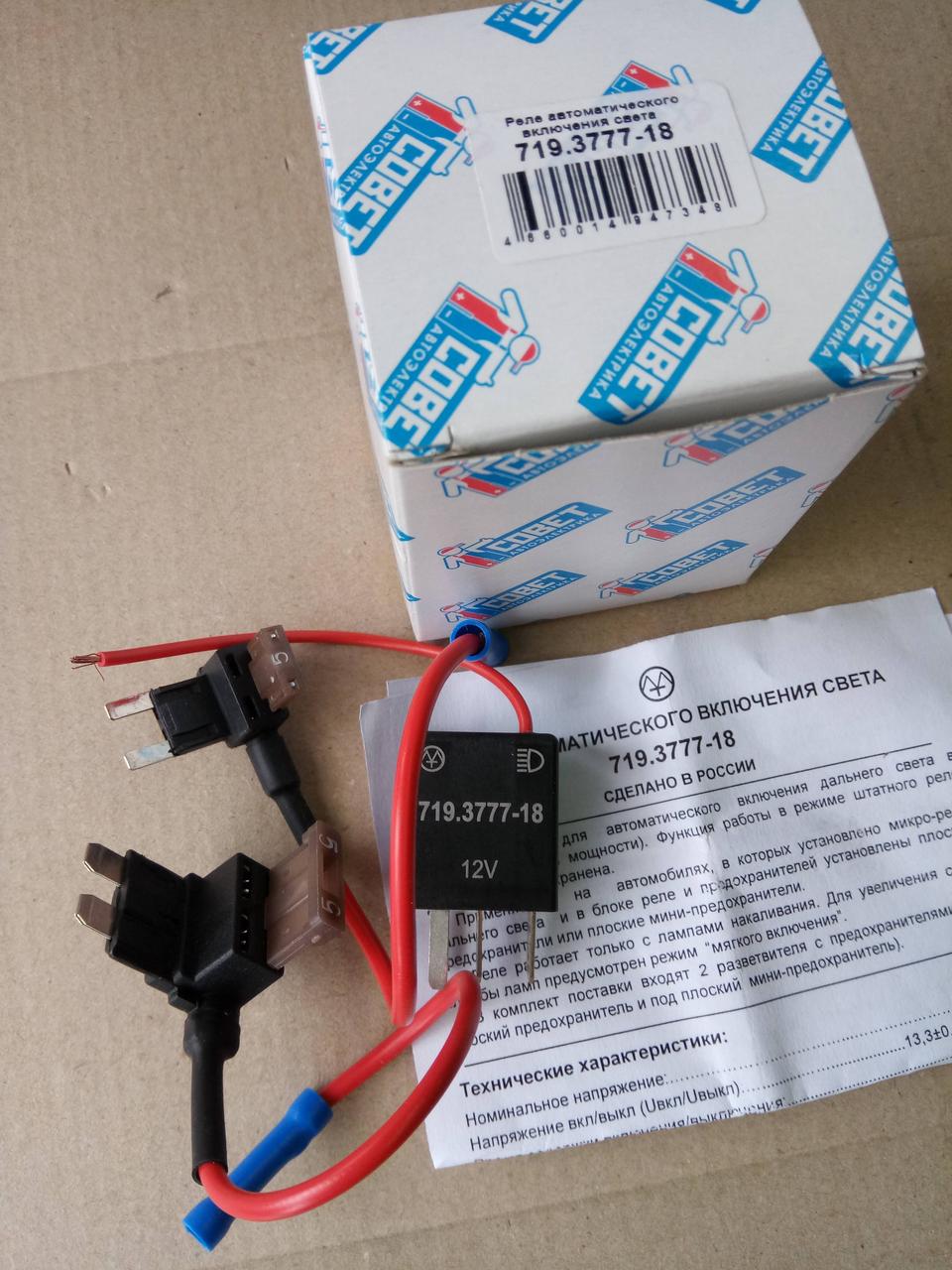

Реле автоматичного включення світла 719.3777-18 (Аналог 719.3777-13)
Реле автоматичного включення світла 719.3777-18(Аналог 719.3777-13)
Призначено для автоматичного ввімкнення далекого світла в режимі ДХО (30% потужності). Функцію роботи в режимі штатного реле далекого світла збережено.
Застосовується на автомобілях, у яких встановлено мікро-реле далекого світла та в блоці реле та запобіжників встановлені плоскі запобіжники або плоскі міні-запобіжники.
Реле працює лише з лампами розжарювання. Для збільшення терміну служби ламп передбачено режим 'м'якого включення'.
У комплект поставки входять 2 розгалужувачі із запобіжниками (під плоский запобіжник та під плоский міні-запобіжник).
Інструкція з монтажу та експлуатації
Встановлення та підключення
- Вибрати з комплекту розгалужувач із запобіжником, що відповідає штатному запобіжнику габаритних вогнів.
- Опресувати провід, що виходить із корпусу реле, гільзою розгалужувача, забезпечивши надійний механічний та електричний контакт.
- Витягти з блоку реле та запобіжників один із штатних запобіжників габаритних вогнів та встановити його в нижню частину роз'єму розгалужувача (запобіжник із комплекту повинен бути встановлений у верхню частину роз'єму).
- Встановити реле в блок на місце штатного мікрореле далекого світла (типу 98.3747-10).
- Вставити розгалужувач із запобіжниками у блок на місце вилученого запобіжника.
Режим роботи
- Режим ДХО
Автоматичне включення далекого світла в режимі ДХО відбувається після запуску двигуна, при досягненні напруги бортової мережі значення Uвкл і утримання його не нижче цього рівня протягом 3 с. Вимкнення – після зупинки двигуна, при досягненні напруги бортової мережі значення «Uвикл» та утримання його не вище за цей рівень протягом 3 с.
При автоматичному відключенні світла (після зупинки двигуна), реле збільшує поріг спрацьовування до (13,8±0,1) протягом 60 с, після чого опускає його до значення «Uвкл». Це дозволяє уникати хибних спрацьовувань.
Режим ДХО вимикається при включенні габаритних вогнів і вмикається при їх вимиканні.
Для повного відключення зовнішнього освітлення, у тому числі і ДХО, необхідно включити габаритні вогні та протягом першої секунди вимкнути їх.
Повернення режим ДХО - після наступного включення і вимкнення габаритних вогнів (незалежно від часу витримки).
- Режим далекого світла
Працює штатно.
Характеристики:
- Номінальна напруга, В 12
- Напруга включення/вимикання (Uвкл/викл), 13,3±0,1(13,8±0,1)/12,9±0,1
- Час затримки включення/вимикання, з 3/3
- Загальна потужність ламп, Вт 20÷130
- Полярність '87' – мінус; '30' - плюс
- Режим ДХО, % 30
- Частота ШІМ, Гц 390
- Габаритні розміри реле, мм 37х23х16
- Маса комплекту, м 30
Застосовність:
- Автомобілі зі штатним микрореле дальнього світла, мають полярність контактів "30" - плюс "87"- мінус
Основні | |
---|---|
Виробник | Енергомаш |
Тип запчастини | Оригінал |
Стан | Новий |
Код запчастини | 719.3777-14 |
- Ціна: 550 ₴
