Реле автоматичного включення світла 719.3777-14, фото 2

Реле автоматичного включення світла 719.3777-14

Опис
Характеристики
Інформація для замовлення

Реле автоматичного включення світла 719.3777-14

Призначений для автоматичного включення дальнього світла в режимі ДХО (30% потужності). Функція роботи в режимі штатного реле дальнього світла збережена.
Застосовується на автомобілях, в яких встановлено мікро-реле дальнього світла і в блоці реле і запобіжників встановлені плоскі запобіжники або плоскі міні-запобіжники.
Реле працює тільки з лампами розжарювання. Для збільшення терміну служби ламп передбачений режим "м'якого включення".

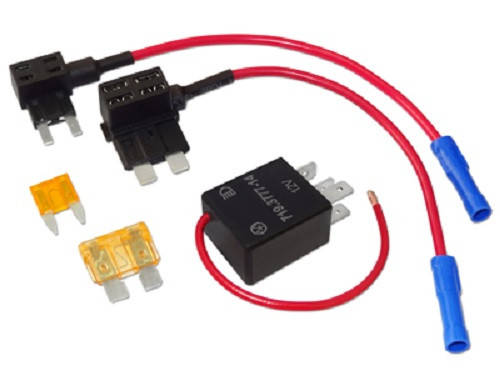

В комплект поставки входять 2 розгалужувачі з запобіжниками (під плоский запобіжник і під плоский міні-запобіжник).

Інструкція з монтажу та експлуатації

Установка і підключення

  • Вибрати з комплекту розгалужувач з запобіжником, відповідним штатним запобіжнику габаритних вогнів.
  • Обпресувати дріт, що виходить з корпуса реле, гільзою розгалужувачі, забезпечивши надійний механічний і електричний контакт.
  • Витягти з блоку реле і запобіжників один зі штатних запобіжників габаритних вогнів і встановити його в нижню частину роз'єму розгалужувача (запобіжник з комплекту повинен бути встановлений у верхню частину роз'єму).
  • Встановити реле в блок на місце штатного мікро-реле дальнього світла (типу 98.3747-10).
  • Вставити розгалужувач з запобіжниками у блок на місце вилученого запобіжника.

Режим роботи

  • Режим ДХО

Автоматичне включення далекого світла в режимі ДХО відбувається після запуску двигуна, при досягненні напруги бортової мережі значення Uвкл і утримання його не нижче цього рівня протягом 3 с. Вимкнення – після зупинки двигуна, при досягненні напруги бортової мережі значення «Uвикл» та утримання його не вище цього рівня протягом 3 с.
При автоматичному відключенні світла (після зупинки двигуна), реле збільшує поріг спрацьовування до (13,8±0,1) протягом 60 с, після чого опускає його до значення «Uвкл». Це дозволяє уникати хибних спрацьовувань.
Режим ДХО вимикається при включенні габаритних вогнів і вмикається при їх вимиканні.
Для повного відключення зовнішнього освітлення, у тому числі і ДХО, необхідно включити габаритні вогні та протягом першої секунди вимкнути їх.
Повернення режим ДХО - після наступного включення і вимкнення габаритних вогнів (незалежно від часу витримки).

  • Режим далекого світла

Працює штатно.

Характеристики:

  • Номінальна напруга, В    12
  • Напруга включення/вимикання (Uвкл/викл), 13,3±0,1(13,8±0,1)/12,9±0,1
  • Час затримки включення/вимикання, з 3/3
  • Загальна потужність ламп, Вт   20÷130
  • Полярність "87" – плюс; "30" - мінус
  • Режим ДХО, % 30
  • Частота ШІМ, Гц 390
  • Габаритні розміри реле, мм 37х23х16
  • Маса комплекту, м 30

Застосовність:

  • Автомобілі зі штатним мікрореле дальнього світла, мають полярність контактів "30" - мінус, "87"- плюс
Основні
ВиробникЕнергомаш
СтанНовий
Тип запчастиниОригінал
Код запчастини719.3777-14
  • Ціна: 650
